Rangkaian Counter

 Counter  ( rangkaian logika sekuensial yang di bentuk dari flip-flop )

Mencacah   dapat   diartikan   menghitung,   hampir   semua   sistem   logika   menerapkan pencacah.   Komputer   digit   menerapkan   pencacah   guna   mengemudikan   urutan   dan pelaksanaan   langkah –  langkah  dalam program.  Fungsi  dasar  pencacah  adalah  untuk “mengingat”   berapa   banyak   pulsa   detak   yang   telah   dimasukkan   kepada  masukkan; sehingga pengertian paling dasar pencacah adalah sistem memori.

Karakteristik Penting Counter/Pencacah

  1. Sampai berapa banyak ia dapat mencacah (modulo pencacah)
  2. Mencacah maju, ataukah mencacah mundur
  3. Kerjanya sinkron atau tak sinkron

Kegunaan Counter/Pencacah

  1. Menghitung banyaknya detak pulsa dalam satu periode waktu
  2. Membagi frekuensi
  3. Pengurutan alamat
  4. Beberapa rangkaian aritmatika.

Jenis Counter/Pencacah

ASYNCHRONOUS





SYNCHRONOUS






Pencacah Asinkron

•       Seringkali disebut ripple counter.

•       Istilah asinkron merujuk pada kejadian-kejadian yang tidak mempunyai hubungan waktu yang tetap antara FF satu dengan FF lainnya.

•       Flip-flop tidak mendapatkan pulsa clock dari satu sumber yang sama.

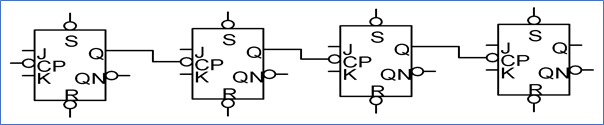

•       Flip-flop pertama (LSB) mendapatkan pulsa clock dari sumber clock eksternal, sedangkan flip-flop berikutnya mendapatkan pulsa clock dari output flip-flop sebelumnya.

Pencacah Sinkron

  1. Istilah sinkron merujuk pada kejadian yang mempunyai hubungan waktu pasti antar flip-flop yang dengan lainnya.
  2. Dalam pencacah, istilah sinkron berarti bahwa setiap FF mendapatkan pulsa clock dari satu sumber clock yang sama.
